واتر استاپ پی وی سی
واتر استاپ پی وی سی

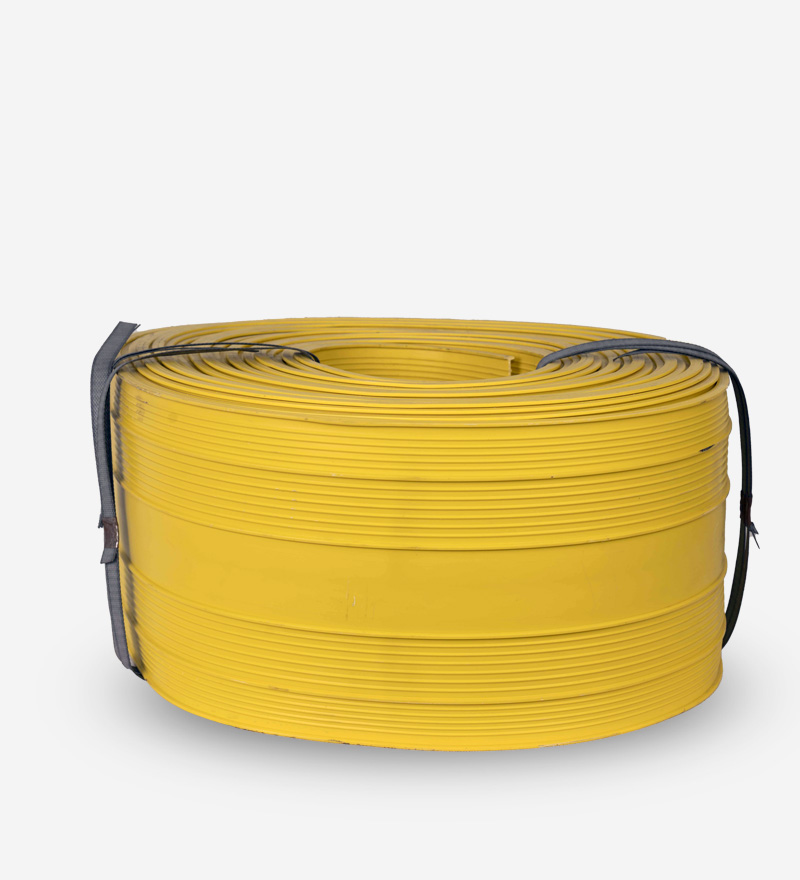

واتر استاپ پی وی سی، واتراستاپی انعطاف پذیر است و از کیفیت عملکردی بالایی برخوردار است. این محصول با هدف آب بندی درزهای اجرایی، انبساطی و مقطع قطع بتن ریزی به منظور جلوگیری از نشت و عبور آب طراحی و ساخته می شود. اندازه و شکل واتر استاپ های تولیدی، با توجه به نوع کاربرد (نوع درز) و شدت فشار سیال (آب) متغیر است.
توضیحات محصولات
کاربردهای واتر استاپ پی وی سی
- آب بندی درز های اجرایی و انبساطی در انواع سازه هایی که در تماس با آب هستند از جمله:
- مخازن آب و فاضلاب
- برج های آب
- سد ها، کانال ها و سرریز ها
- تونل ها و زیر گذر ها
- سازه های پایین تر از سطح آب های زیرزمینی
- رفع نشست سازه های مدفون و نیمه مدفون
- دیواره های حائل و نگهدارنده
- پارکینگ های زیرزمینی
ویژگی ها و مزايا واتراستاپ پی وی سی
- مقاومت کششی زیاد
- انعطاف پذیری بالا
- مقاومت در برابر سرما و یخبندان
- مقاومت در برابر محیط های شیمیایی خورنده
- مقاومت در برابر محیط های قلیایی
- تنوع در اندازه و شکل ظاهری
- تنوع در عرض و ضخامت با توجه به شرایط ساخت و ساز
- مطابق با استاندارد های خارجی و داخلی
مشخصات فنی محصول واتر استاپ پی وی سی
| رنگ | زرد |
| وزن مخصوص | g/cm332/1 |
| مقاومت کششی | (MPa) ≥9 |
| ازدیاد طول در حداکثر بارگذاری (%) | ≥240 |
| سختی (shore A) | 80-60 |
| مقاومت پارگی (N/mm) | ≥ 11 |
| شکل ظاهری | فاقد حباب، ترک و انقباض |
دسته بندی تولیدی بر اساس شکل مقطع عرضی نوار واتراستاپ
- نوع (A): واتر استاپ دندانه دار برای درز های اجرایی
- نوع (D): واتر استاپ دندانه دار با حفره مرکزی برای درزهای انبساطی
- نوع (DA): واتر استاپ تخت با حفره مرکزی برای درزهای انبساطی
- نوع (AA): واتراستاپ تخت برای درزهای اجرایی
محصول واتر استاپ پی وی سی، قابل انطباق با استانداردهای زیر است:
- ASTM D297, ASTM D412, ASTM D471, ASTM D570, ASTM D572, ASTM D624, ASTM D638, ASTM D746, ASTM D747, ASTM D792, ASTM D1171, ASTM D1149, ASTM D1203, ASTM D2240
- DIN 18541-1, DIN 18541-2
- ISIRI 13277-1, ISIRI 13277-2
- CRD C572, CRD C573
روش نصب واتر استاپ پی وی سی
- سالم بودن: واتر استاپ باید فاقد هر گونه تغییر شکل و آسیب دیدگی، هرگونه چین و چروک و شکستگی باشد که منجر به مختل کردن کارایی آن می شود. در صورت ایجاد هرگونه تغییر شکل در واتر استاپ به هنگام حمل و نقل، باید با کشش و عملیات حرارتی بر روی یک سطح صاف، اصلاحات لازم روی آن انجام گیرد.
- تثبیت واتراستاپ: واتر استاپ باید به صورت متقارن نسبت به محور درز طوری ثابت شود که در طول بتن ریزی جابجا نشده و موقعیتش تغییر نکند. واتراستاپ به وسیله گیره واتراستاپ و سیم به آرماتورهای اطراف متصل شده و ثابت می شود. فواصل حداکثر گیره های واتراستاپ، 25 سانتی متر می باشد. برای جلوگیری از کرموشدگی و ایجاد حفره در بتن، واتر استاپ در پی ها و دال ها باید به شکل V مانند با زاویه بیشتر از 150 نصب شود.
- عرض بتن روی واتر استاپ: برای عملکرد مناسب، ضخامت مقطع بتنی باید حداقل برابر با عرض واتراستاپ باشد.
- آب بندی قالب ها: هنگام نصب واتراستاپ، از آب بندی کامل قالب در محل واتراستاپ، اطمینان حاصل کنید.
- بتن ریزی بدون ایجاد حفره: واتراستاپ باید به طور کامل با بتن محصور شود و نباید در بتن هیچ گونه حفره ای به وجود آید. ارتفاع بتن ریزی باید کم بوده و بتن روانی مناسب داشته و فاقد جداشدگی باشد.
- فاصله ویبراتور و واتراستاپ: ویبراتور هرگز نباید با واتراستاپ و گیره های آن تماس پیدا کند. در صورت نیاز به ضربه زدن به اطراف واتراستاپ های خارجی، باید دقت شود که واتراستاپ هنگام ضربه زدن به شل نشود.
- واتراستاپ نوع A در محل درزهای اجرایی به گونه ای مورد استفاده قرار می گیرد که نیمی از عرض آن در بتن قدیم و نیم دیگر در بتن جدید قرار گیرد.
- واتراستاپ نوع D در محل درزهای انبساطی به گونه ای قرار می گیرد که حفره واتراستاپ پس از بتن ریزی مقطع اول و دوم، کاملا در محل درز قرار گرفته تا در هنگام انقباض و انبساط سازه، تنش های وارده را به خوبی کنترل کند.نکته:
هرگز برای ثابت سازی واتراستاپ آن را سوراخ ننمایید، زیرا تغییر تنش در محل سوراخ و فشار بتن به هنگام بتن ریزی، باعث پارگی واتراستاپ می شود.
اتصال واتراستاپ ها به یکدیگر: استفاده از دستگاه جوش هوای داغ و دستگاه جوش تبری در این مورد کاربرد دارد.
واتر استاپ پی وی سی چیست و چه کاربردی دارد؟
واتر استاپ پی وی سی یکی از مهم‌ترین اجزای عایق‌بندی در پروژه‌های بتنی است که نقش بسیار کلیدی در جلوگیری از نشت آب در درزهای اجرایی و انبساطی سازه‌های بتنی ایفا می‌کند. این نوارهای انعطاف‌پذیر از جنس پی‌وی‌سی نرم ساخته شده‌اند و مقاومت بالایی در برابر مواد شیمیایی و فشار هیدرواستاتیکی دارند. استفاده از واتر استاپ پی وی سی در پروژه‌هایی مثل سدها، تونل‌ها، استخرها، تصفیه‌خانه‌ها و مخازن آب الزامی است. امروزه مهندسان برای افزایش عمر مفید سازه‌ها، استفاده از واتر استاپ پی وی سی را جزو الزامات اولیه در طراحی قرار می‌دهند.
انواع واتر استاپ پی وی سی و نحوه انتخاب
واتر استاپ پی وی سی در دو نوع میانی (Centerbulb) و کناری (Surface) تولید می‌شود که هرکدام مناسب درز خاصی هستند. انتخاب نوع مناسب واتر استاپ پی وی سی بستگی به محل نصب، میزان جابجایی درز و نوع بتن‌ریزی دارد. مثلاً در درزهای اجرایی که حرکت خاصی وجود ندارد، واتر استاپ پی وی سی ساده مناسب است، اما در درزهای انبساطی، نوع میانی با قابلیت جذب حرکت بیشتر، استفاده می‌شود. ابعاد و ضخامت این نوارها نیز متناسب با فشار آب و عمق سازه باید انتخاب شوند.
مزایای استفاده از واتر استاپ پی وی سی در پروژه‌های عمرانی
مهم‌ترین مزیت واتر استاپ پی وی سی دوام بالا و مقاومت آن در برابر مواد خورنده و شرایط محیطی است. این محصول به راحتی در بتن قرار گرفته و پس از گیرش بتن، اتصال کاملی ایجاد می‌کند که مانع نشت آب می‌شود. همچنین قابلیت جوشکاری در محل باعث می‌شود بتوان آن را در اشکال مختلف اجرا کرد. با انتخاب مناسب واتر استاپ پی وی سی، می‌توان هزینه‌های تعمیر و نگهداری سازه را در آینده به میزان قابل توجهی کاهش داد.
نکاتی درباره اجرای صحیح واتر استاپ پی وی سی
برای عملکرد مؤثر واتر استاپ پی وی سی، اجرای صحیح آن بسیار مهم است. قبل از بتن‌ریزی باید نوار واتر استاپ به درستی در قالب قرار گیرد و از خم‌شدگی یا جابه‌جایی آن جلوگیری شود. در محل اتصال دو نوار نیز باید از جوش حرارتی استاندارد استفاده کرد تا آب‌بندی کامل انجام شود. بی‌توجهی به این نکات ممکن است باعث نفوذ آب و آسیب به سازه شود. اجرای حرفه‌ای واتر استاپ پی وی سی نقش مهمی در دوام بلندمدت سازه دارد.
ارتباط با محصولات مکمل ساختمانی
در پروژه‌های حرفه‌ای معمولاً از واتر استاپ پی وی سی به همراه سایر محصولات مکمل مثل چسب بتن برای افزایش چسبندگی لایه‌ها و اسپیسر بتنی برای حفظ فاصله استاندارد میلگردها از سطح قالب استفاده می‌شود. این ترکیب حرفه‌ای باعث یکپارچگی و پایداری بهتر سازه در برابر رطوبت و عوامل مخرب می‌شود.
شرایط نگهداری
واتراستاپ باید به دور از تابش مستقیم و مداوم نور خورشید نگهداری شود و همچنین نباید در معرض آلودگی های محیطی و یخ زدگی باشد.
